Čerpadlo na ovoce RV

Aplikace:
Čerpadlo na ovoce RV odstředivé se spirálovým jednolopatkovým oběžným kolem je nejlepším řešením pro dopravu kapalin s pevnými anebo měkkými částicemi nebo se střední viskozitou, které nemohou být čerpána klasickým odstředivým čerpadlem.

Potravinářské nerezové čerpadlo RV, je velice šetrné do velikosti až 7cm „plodu“. Vzhledem k spirálovému tvaru oběžného kola, je převod výrobku jemný a bez ucpání, např. pevné částice suspendované ve vodě (poměr: 40% až 60%).

Je ideální pro aplikace související s čerpáním kousků ovoce nebo čerpání celých plodů, okurek, čerpání oliv, čerpání žampionů, plátky pomeranče, čerpání zeleniny, čerpání ryb, čerpání vína, atd. Tak též se používá v konzervářském průmyslu.
RV čerpadla jsou široce používány ve vinařství (čerpadla na hrozny), kde pro proces dopravy hroznů je vyžadována vysoká kapacita a přitom minimální destrukce pevných částí (zrnek, slupek, atd). Konstrukce čerpadla přispívá k lepší extrakci taninu, barviva vína, ve fázi vinifikace, snižuje tvorbu kalů a jako výsledek je dosažení vysoké kvality vína.


Funkce design a popis

Funkce:

Vzhledem k spirálovému tvaru oběžného kola je charakter průtoku optimalizován tak,

aby se zabránilo současnému ucpání čerpadla, a současně aby měkké částice procházející

čerpadlem nebyly poškozeny anebo deformovány.



Design a popis:

Jednolitá robustní konstrukce
Speciální jednolopatkové spirální oběžné kolo
Čerpadlo s vypouštěcím portem.
Čerpadlo se spirálním tělesem.

Hydraulická účinnost

Vysoká hydraulická účinnost

(> 70%), nízká spotřeba energie.
Motor: IEC B35, 1500 rpm, IE2.
Mechanická ucpávka: EN 12756 (DIN 24960 L1K ).
Připojení: DIN 11851.
Maximální velikost částic: ø 75 mm.

Možnosti

Připojení k potrubí: SMS, CLAMP, Macon, Garolla, FIL, RJT, DIN příruby, atd
Ovládací panel s 10 m kabelem a zástrčkou
Nerezavý vozík.
Dálkové ovládání.
Nerez kryt motoru a nastavitelné nohy.
Motor s možností regulace frekvenčním měničem.

Materiály

Části v kontaktu s produktem: AISI 316L
Lucerna: AISI 316L
Ostatní části: AISI 304
Těsnění: EPDM
Mechanická ucpávka: SiC / SiC / EPDM
Povrchová úprava vnitřní: zrcadlový lesk
Vnější povrchová úprava: mat

Ke stažení

Křivky

Foto/Video



Foto galerie








Video

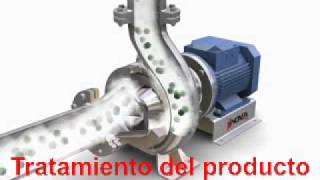

  • Odstředivé čerpadlo se spirálovým oběžným kolem RV
